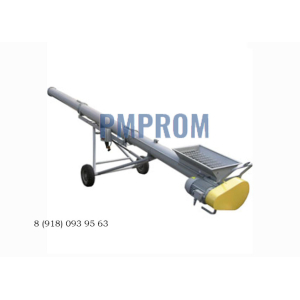

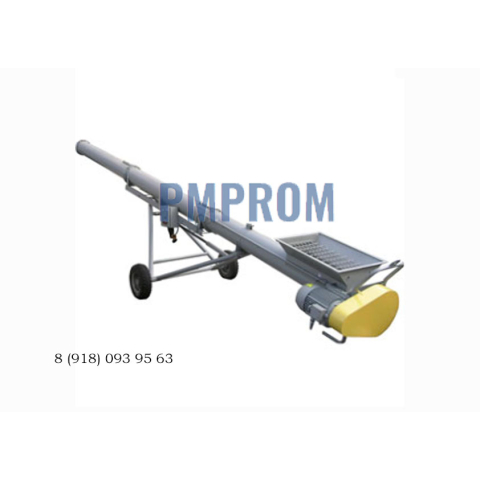

Винтовой конвейер с переменным углом наклона УКВ 1 L10

Винтовой конвейер УКВ-1 с переменным углом наклона предназначен для внутрискладского перемещения зерна, продуктов его переработки и других сыпучих материалов в автотранспорт и железнодорожные вагоны.

Так же применяется в комплексе с разгрузчиком РХ-61 для разгрузки ж/д вагонов типа "Хоппер", с дальнейшей перегрузкой зерна непосредственно в зерновоз, бункер, складской ленточный транспортер и т.д.

Устройство и принцип работы:

Конвейер представляет собой передвижное транспортирующее устройство непрерывного действия с рабочим тяговым органом – винтом.

Конвейер состоит из кожуха, который имеет 4 секции, соединенных по фланцам болтами; находящегося внутри кожуха винта, опирающегося на один концевой и четыре подвесных подшипника; привода состоящего из эл. двигателя 7,5 кВт (950 об.мин.) и клиноременной передачи; опоры снабженной колесами; рамки, которая перемещается на роликах по направляющим опоры с помощью винтового механизма, вращение которого производится вручную, чем обеспечивается изменения угла наклона конвейера и высоты выгрузки продукта.

Загрузочное звено имеет приемную воронку, ограждение ременной передачи; натяжение ременной передачи регулируется с помощью натяжного болта. Для уменьшения изгиба кожуха установлены четыре тяги, натяжение которых производится гайками. Выгрузная секция снабжена патрубком; секции кожуха имеют лючки, закрытые крышками.

Транспортируемое зерно поступает через загрузочную воронку. Далее зерно транспортируется винтом и выгружается из конечного звена.

ВНИМАНИЕ: Транспортировку конвейера производить только при минимальном угле наклона.

Технические характеристики:
