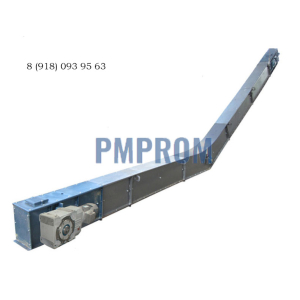

Транспортер скребковый цепной У10-КСЦ
Описание
Транспортер скребковый цепной модели “У10 - КСЦ” стационарныйпозволяет производить механическое перемещение сыпучих продуктов в горизонтальной плоскости или с наклоном не более 60°. Данная модель может эксплуатироваться в условиях закрытого производственного помещения или при наличии навеса на открытом воздухе. Основными элементами конвейера являются: приводная головка, привод (электродвигатель и редуктор, упругая и предохранительная муфты), короб наклонной секции, переходное колено, короб горизонтальной секции, натяжная головка, цепь со скребками, приводная муфта, кожух, уплотнительные прокладки, соединительные элементы, датчик переполнения, датчик обрыва цепи, приводная звездочка, выгрузное отверстие. Переходное колено включает два соединенных между собой осью короба. На оси вращается ролик. Наклонный короб также может совершать поворот на оси. Натяжная головка оснащена осью со звездочкой. Ведущая звездочка заставляет цепь со скребками двигаться. Цепь транспортирует по дну короба продукт в сторону отверстия для выгрузки. Загружается конвейер посредством отверстий в крышках коробов. Для контроля дозы на загрузочных отверстиях необходимо устанавливать заслонки.
Технические характеристики:
| Производительность (при насыпной массе 0,8 т/м3)горизонтального, т/ч | 12 |
| Скорость движения цепи (скребков) | 0,24 |
| Тип цепи | ТРД 38-3000-2-2-6 ГОСТ 4267 |
| Шаг цепи | 38 |
| Шаг скребков | 228 : |
| Установленная мощность, кВт | |
| - при длине до 20 м | 2,2 |
| - при длине свыше 20 м до 32 м | 3,0 |
| Частота вращения электродвигателя, об/мин | 1500 |
| Тип редуктора | |
| - при длине до 20 м | 1Ц2У-100 |
| - при длине свыше 20 м до 32 м | 1Ц2У-125 |
| Передаточное число редуктора | 31,5 |
| Угол наклона к горизонту наклонной части конвейера | 15…60 |
| Интервал изменения длины конвейер, мм: | |
| - горизонтальной части; | 300,1000,2000 |
| - наклонной части. | 300,1000,2000 |
| Габаритные размеры, мм: | |
| - максимальная длина горизонтальной части | 16216 |
| - максимальная длина наклонной части | 16150 |
| - ширина (по коробу) | 1218(318) |
| - высота (при максимальной длине наклонной части и угле наклона 60°) | 14020 |
| Масса (при максимальной длине горизонтальной и наклонной частей), не более, кг | 1480 |
