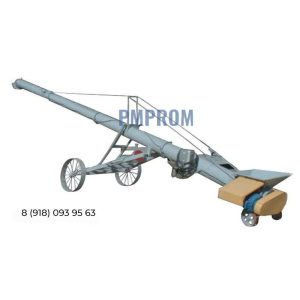

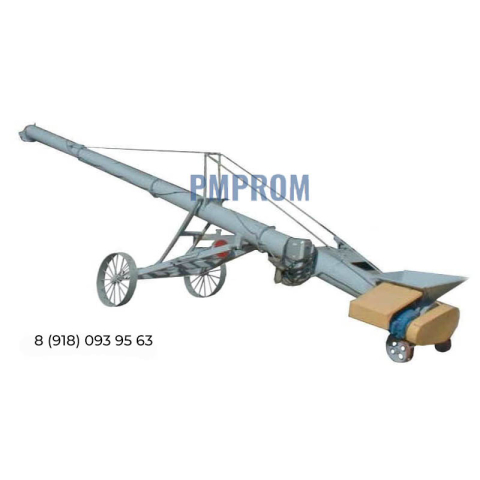

Транспортер шнековый передвижной У10-КПШ
Описание
Транспортер шнековый передвижной модели “У10 - КПШ” позволяет производить механическое перемещение зерна и подобных ему сыпучих материалов на некоторое расстояние. Высота сброса может регулироваться. Данная модель может использоваться как в составе технологических линий, так и в качестве самостоятельного агрегата. Конструкция конвейера включает в себя: кожух с 4 звеньями, соединенными болтами по фланцам, винт, находящийся внутри кожуха, подшипники, привод (электродвигатель, клиноременная передача), колесная опора с фиксаторами, рамку, оснащенную роликами, винтовой механизм, цепную передачу, приемную воронку с решеткой, ось с колесами, ограждение, ременную передачу, защиту электродвигателя, натяжной болт, 4 тяги с гайками, патрубок выгрузного звена, сигнализатор уровня, лючки с крышками на звеньях кожуха. Элементы винта соединены с валиками при помощи болтов, кабель, ящик электрооборудования. Зерно поступает посредством воронки и винтом перемещается и выгружается из последнего звена. В случае перенаполнения выгрузного патрубка происходит остановка конвейера.
Технические характеристики У10-КПШ:
| Производительность (при р=0,75 т/м 3 и минимальной высоте подъема), т/ч | 80 |
| Винт: | |
| - диаметр, мм | 250 |
| - шаг, мм | 250 |
| - частота вращения, об/мин | 480 |
| Высота сброса, мм | |
| - минимальная | 1900 |
| - максимальная | 6400 |
| Установленная мощность, кВт | 7,5 |
| Габаритные размеры, не более, мм | |
| - длина | 10470 |
| - ширина | 1800 |
| - высота (минимальная) | 2350 |
| Масса, не более, кг | 790 |
