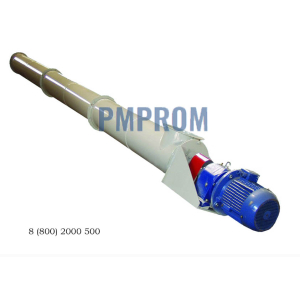

Конвейер винтовой в трубе УКВ
В избранное
Описание
Конвейер винтовой в трубе УКВ. Предназначен для транспортирования в горизонтальной плоскости или под наклоном до 60 градусов к горизонту зерна, продуктов его переработки и других сыпучих материалов.
Конвейер представляет собой секционный винт 1, помещенный в кожух в виде трубы,состоящий из отдельных секций: приводной 2, конечной 3, и промежуточных 4. Секции имеют загрузочные и выгрузные патрубки. Привод винта осуществляется при помощи мотор-редуктора 5 через муфту 6. По специальному требованию конвейер может дополнительно оснащаться аспирационными патрубками, люками для очистки и датчиком подпора.
Принцип работы конвейера основан на перемещении продукта вращающимся винтом по кожуху до выгрузного патрубка.
Параметры | УКВ-200 | УКВ-250 | УКВ-300 | УКВ-350 |
Производительность (мах) т/ч (при Y = 0,75 т/м3) | 20 | 40 | 60 | 120 |
Диаметр винта, мм | 200 | 250 | 300 | 350 |
Длина транспортирования (мах), м | 20 | 20 | 20 | 20 |
Число оборотов шнека, об/мин | 116 | 116 | 90 | 90 |
