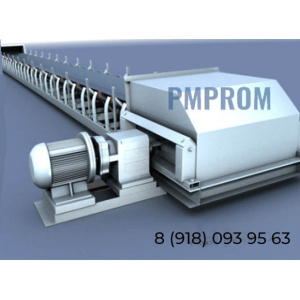

Конвейер ленточный УКЛС-650
Описание
Конвейер ленточный модели “УКЛС - 650″ позволяет перемещать сыпучие, мелкокусковые и штучные грузы (не более 3,5т/м3). Данная модель оснащена прорезиненной лентой. Конвейер может использоваться как в отапливаемом помещении, так и на открытом воздухе при температуре воздуха -45…+40°С. Конвейер состоит из натяжной и приводной станций, а также линейных секций (количество зависит от длины). Желобчатые роликоопоры придают ленте желобчатость, что предохраняет груз от просыпания. Перед натяжной станцией может быть установлен загрузочный лоток, а перед приводной - сбрасывающая коробка. При необходимости в про межуточной разгрузке, возможно включение в комплект разгрузочных тележек и плужковых сбрасывателей. Лента поддерживается роликоопорами (верхние - желобчатые или прямые, нижние - прямые). Предотвращается сход ленты в сторону за счет применения в конструкции дефлекторных роликов и центрирующих роликоопор. Конвейер может также комплектоваться в зоне загрузки амортизирующими роликами или приемным столом, имеющим амортизирующие прокладки. Это позволяет поглотить удары падающих грузов и защищет ленту от разрыва. Приводная станция, приводящая в движение ленту, включает приводной барабан и привод в сборе. Натяжная станция состоит из натяжного устройства (винтовое, грузовое тележечное, грузовое рамное) и натяжного барабана. Обе станции монтируются на опоры. Роликоопоры устанавливаются на линейные секции, поддерживаемые стойками. По желанию заказчика конвейер может быть дополнительно оснащен системой управления, автоматизирующей выгрузку продукта. Данная модель отличается надежностью, долговечностью, простотой монтажа и эксплуатации, компактностью, возможностью изменять шаг роликоопор без применения сварки и дополнительных отверстий, использованием роликов облегченной конструкции. Стандартный комплект поставки включает: приводную и натяжную станции в сборе, отклоняющие барабаны в сборе, роликоопоры с роликами, очистные устройства для ленты, рычажные и канатные выключающие устройства, аварийное и предохранительное устройства, устройство автоматики, резинотканевую ленту, конвейерный став с опорами, сетчатое ограждение рабочей ветви, укрытия для рабочей ветви, загрузочную воронку, разгрузочную течку, приемный стол, площадки обслуживания, перила, трамы и другие металлические конструкции.
Технические характеристики:
Скорость движения ленты, м/с | от 0,2 до 3 |
Ширина ленты, мм | 650 |
Производительность, м3/ч | 250-500 |
Длина конвейера, м | от 3 до 800 |
Натяжное устройство | винтовое-ход натяжки 500-800 мм грузовое тележечное, рамное |
Привод (на выбор) | мотор-редуктор редуктор + эл/двигатель + тормоз + рама + клиноременная передача |
Напряжение, В | 220/380, 380/660 |
Профиль сечения рабочей ветви | желобчатый, прямой |
Угол наклона конвейера по трассе | от 0° до 30° |
Диаметр роликов, мм | 102-127 |
Диаметр приводного барабана, мм | 250-630 |
Диаметр натяжного барабана, мм | 250-500 |
Диаметр отклоняющего барабана, мм | 250-500 |
Длина барабанов, мм | 750 |
